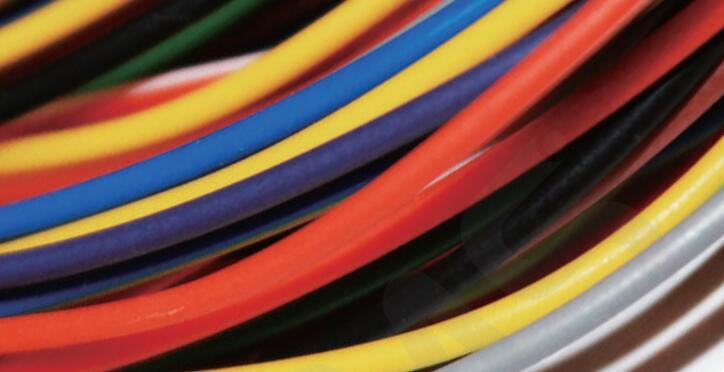

Svi znaju da nekoliko žica u kablu ima različite boje. Čemu služe ove boje? Dozvolite mi da vam kažem šta znače boje na kablu.
Specifikacija boje plašta kabla za boju plašta kabla.
Nacionalni standard: žuta, zelena, crvena, plava, što predstavlja ABCN respektivno
Kada se kola identificiraju po boji žice
Crna: Unutrašnje ožičenje uređaja i opreme
Braon: Pozitivan pol DC kola
Crvena: Tro-kolo i C{1}}fazno
kolektor poluvodičkog tranzistora
Katode poluvodičkih dioda, ispravljačke diode ili tiristori
Žuta: faza A trofaznog kola
Žica i kabl
baza poluvodičkog tranzistora
Elektrode kapije za tiristore i tiristore
Zelena: faza B trofaznog kola
Plava: Negativni pol DC kola
Emiter poluvodičkog tranzistora
Anoda poluvodičke diode, ispravljačke diode ili tiristora.
Svijetlo plava: neutralna ili neutralna za trofazno -kolo
Uzemljena neutralna tačka DC kola.
Bijela: glavna elektroda trijaka
Nema navedenog poluprovodničkog kola.
Dvije boje žute i zelene (širina svake boje je oko 15~100mm naizmenično pričvršćene); sigurnosna uzemljiva žica.
Crveni i crni paralelno: kola naizmjenične struje povezana dvostrukim-žicama sa jezgrom ili upredenim-paricama.
Prilikom odabira boje žice prema krugu.
AC trofazni krug
Faza A: Žuta
Faza B: Zelena
Faza C: Crvena
Neutralna ili neutralna, svijetloplava
Sigurnosna žica za uzemljenje: žuta-zelena
AC kola povezana sa dvostrukim-jezgrima ili upredenim-paricama: crvena i crna paralelno.
Pozitivno: smeđa
Negativno: plava
Uzemljeno neutralno: svijetlo plava.
Poluvodičko kolo poluvodičke triode
Kolekcionar: Red
baza: žuta
Predajnik: plava
Poluvodičke diode i ispravljačke diode
Anoda: plava
Katoda: crvena
Tiristor
Anoda: plava
Poluga: žuta
Katoda: crvena
Triac
Poluga: žuta
Glavna elektroda: bijela
Općenito se preporučuje unutrašnje ožičenje cijele instalacije: crno
Poluprovodnički krug: bijela
U slučaju zabune: Dozvolite izbor boja koje nisu boje. Kao što su: narandžasta, ljubičasta, siva, cijan, ruža, itd.
